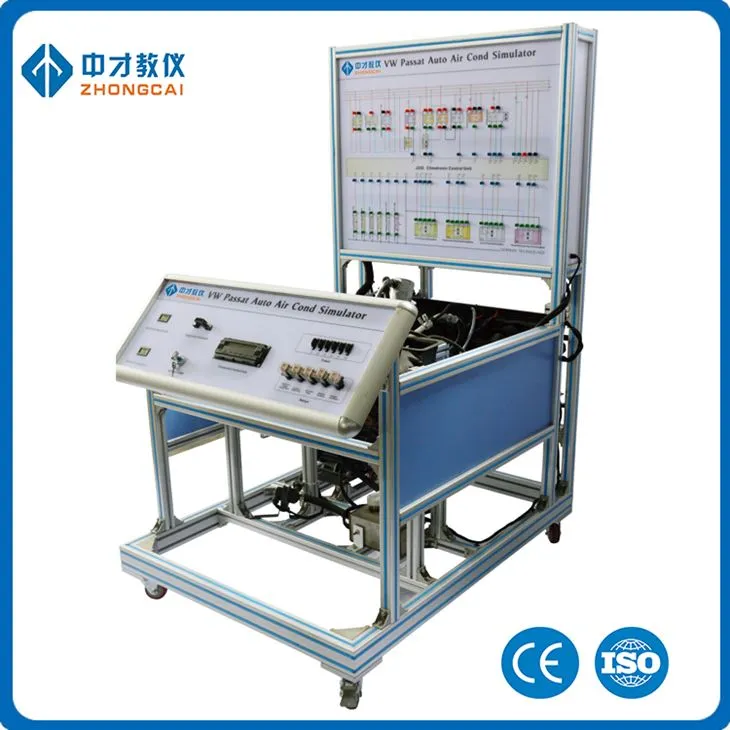

Výcviková doska klimatizačných a klimatizačných systémov

Výcviková rada klimatizačných a klimatizačných systémov

– Rýchlosť ventilátora prietoku vzduchu

– Polohy klapky prietoku vzduchu

– Vnútorná (vnútorná) teplota

– Tlak chladiva R134a sa mení v závislosti od rýchlosti ventilátora chladiaceho chladiča

– Rýchlosť zmeny teploty v závislosti od rýchlosti ventilátora chladiča prietoku vzduchu

– Poloha klapky prietoku vzduchu podľa prevádzkových režimov: rozmrazovanie, recirkulácia vzduchu (čerstvý vzduch) alebo presakovanie

• Tréningová doska má diagram s LED diódami, ktorý znázorní prevádzkové režimy zásuviek a klapiek;

• Tréningová doska má kompletnú schému elektrického vedenia so zabudovanou – v banánovej zátky

prepojky na meranie a simuláciu poruchových kódov systému;

• Schopnosť simulovať viac ako 15 systémových porúch odpojením banánových prepojok. schopnosť monitorovať režim zmeny pracovania každého komponentu systému;

• Tréningová doska má integrovaný voltmeter. Zobrazuje napätie komponentov elektronického systému:

• – Potenciometer riadiaceho motora G92 pre teplotnú klapku

– Potenciometer riadiaceho motora G114, klapka pre nohy/rozmrazovač

– G112 Riadiaci motor potenciometer, stredová klapka

– G113 Potenciometer riadiaceho motora, klapka prietoku vzduchu

– G89 Snímač teploty prívodu čerstvého vzduchu

– Prieduch G191. odosielateľ teploty, stredný

– Prieduch G192. odosielateľ teploty, footwell

– G17 Snímač teploty okolia

• Integrovaný teplomer zobrazuje zmenu teploty v závislosti od tlaku chladiva R134a;

Diagnostika a meranie Osciloskop/multimeter

• Parametre systému sa merajú pripojením k banánovému konektoru;

• Schopnosť merať parametre elektrického signálu každého komponentu systému (ako je snímač alebo pohon)

Diagnostika riadiacej jednotky (pomocou skenového nástroja)

• Diagnostika cez OBD 16 – pin diagnostický konektor

• Identifikácia elektronickej riadiacej jednotky (ECU)

• Čítanie / vymazanie poruchových kódov

• Zobrazenie parametrov operačného systému (živé dáta)

• Aktivácia ovládačov (v závislosti od riadiacej jednotky)

• Kódovanie/konfigurácia riadiacej jednotky (závisí od riadiacej jednotky)

Diagnostika riadiacej jednotky (manuálne postupy bez skenového nástroja)

• Manuálna diagnostika Klimatronikovej ECU

• Chybné čítanie – manuálne postupy

• Zobrazenie parametrov operačného systému (živé dáta) – manuálny postup

Ostatné

• Stojan má uzavretú konštrukciu – vnútorné vedenie nie je viditeľné

• Napájanie: 220V

• Rozmery približne: (VxŠxŠ): 1680x800x500mm

• Hmotnosť nettu približne: 100 kg

• Vyrobené v EÚ

• Certifikát CE

Voliteľné príslušenstvo

• Automobilový osciloskop

• Diagnostický skenový nástroj OBD

• Nabíjacia stanica klimatizácie
