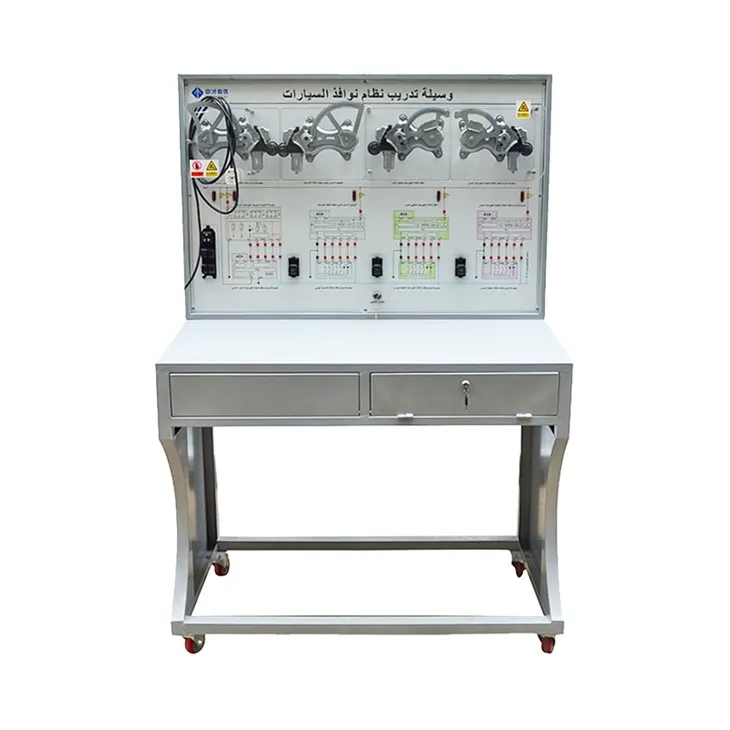

Učebná rada pre elektrické okná do auta

1 Parametre produktu

Názov produktu: Výuková doska systému elektrického otvárania okien
Veľkosť produktu: 1200 × 700 × 1800 mm (dĺžka × šírka × výška)
Váži okolo 100 kg
Napájacie napätie je AC220V

2. Technické špecifikácie
(1) Predstavenie produktu
Zariadenie je založené na systéme elektrického otvárania okien Toyota Land Cruiser, ktorý dokáže zobraziť štruktúru zloženia a pracovný proces systému elektrického ovládania okien. Je vhodný pre potreby výučby teórie automobilového elektrického okenného systému a školenia údržby.
(2) Funkčné charakteristiky
1. Skutočný a funkčný systém elektrického otvárania okien vozidla môže zobrazovať štruktúru spínačov a ovládačov systému elektrického ovládania okien.
2. Spínač zapaľovania a spínač ovládania zdvíhania okna na ovládacom paneli môžu demonštrovať pracovný proces zdvíhania a spúšťania okenného systému elektrického vozidla.
3. Učebná doska je vyrobená z hliníkovo-plastovej dosky s hrúbkou 4 mm s odolnosťou proti korózii, nárazuvzdornosťou, odolnosťou voči znečisteniu, požiarnou odolnosťou a odolnosťou proti vlhkosti. Povrch je upravený špeciálnym procesným striekacím základným náterom. Panel je vytlačený farebnými schémami, ktoré nikdy nevyblednú a povrch je nastriekaný lesklým olejom; Študenti môžu pochopiť a analyzovať princíp fungovania okenného systému elektrického auta priamym porovnaním schémy zapojenia a objektu.
4. Na paneli učebnej tabule sú inštalované detekčné svorky, ktoré môžu priamo detegovať elektrické signály každého obvodového komponentu elektrického okenného systému automobilu, ako sú odpor, napätie, prúd, frekvenčné signály atď.
5. Povrch výučbovej dosky využíva štruktúru rámu z hliníkovej zliatiny s hrúbkou 1,5 mm; Spodný rám je vyrobený zo zvárania štvorcového priechodu valcovaného za studena 40 x 40 x 2,5 mm v porovnaní so štvorcovým priechodom valcovaným za tepla a pevnosť je lepšia. Povrch je upravený striekaním. Striekaním má vlastnosti krásne, trvanlivé, odolné proti opotrebovaniu, chemickej korózii a odolnosti voči UV žiareniu. So samosvorným kolieskom je základňa učebnej dosky vybavená stolovou doskou asi 40 cm, ktorá je vhodná na umiestnenie prístrojov na testovanie údajov a svetla.
6. Učebná tabuľa používa obyčajný napájací zdroj 220V AC, ktorý je prevedený na napájanie 12V DC prostredníctvom vnútorného usmerňovania transformátora obvodu. 12V DC zdroj má funkciu ochrany proti skratu.
7. Vybavený systémom nastavenia a hodnotenia porúch.
