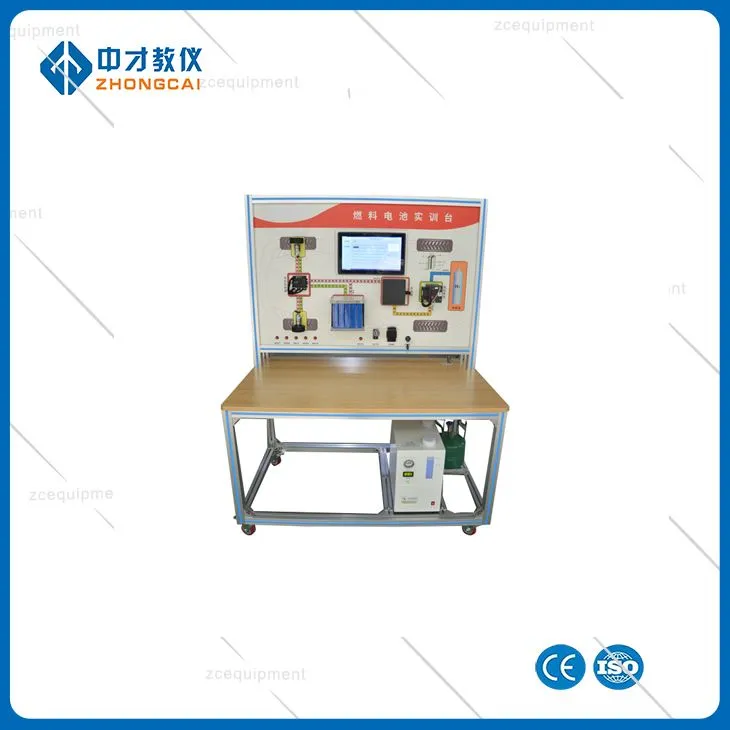

Automotive Fuel Cell Training System Bench

Predstavenie výrobku

Je vyrobený z komponentov systému vodíkového palivového reaktora. Vyžaduje sa demonštrovať štruktúru a princíp fungovania automobilového palivového (vodíkového) systému a dynamicky simulovať pracovný proces palivového (vodíkového) systému, aby študenti prehĺbili pochopenie štruktúry a princípu fungovania vodíkového palivového systému. . Je vhodný pre teoretické štúdium a praktický výcvik údržby automobilového palivového (vodíkového) systému na rôznych typoch vysokých škôl a vzdelávacích inštitúcií.

Funkcie produktu

1. Zariadenie kompletne zobrazuje princíp fungovania energetického systému vozidla s palivovými článkami, ukazuje výhody nízkonapäťového skladovania vodíka v nádrži kovového polyméru vodíka, dynamicky simuluje prevádzkový stav energetického systému vozidla s palivovými článkami pri odporovej a indukčnej záťaži a dynamicky zobrazuje vlastnosti a výhody energetického systému vozidla s palivovými článkami;

2. Prijatím 4 inteligentných monitorovacích terminálov a 4.3-palcovej obrazovky možno v reálnom čase zhromažďovať princípy animácie interaktívneho prevádzkového stavu príslušných základných komponentov palivového článku;

3. Inteligentný monitorovací terminál zhromažďuje proces premeny výstupnej energie palivového článku z vodíka do reaktora cez difúznu vrstvu, katalyzátor, membránu na výmenu protónov, kyslík vo vzduchu a konverziu katalyzátora. Ako získať palivové články v reálnom čase; Ako realizovať vysokonapäťovú konverziu z nízkeho napätia na procesor ECU, sekundárnu cievku primárnej cievky, výstup zosilnenia usmerňovacieho mostíka; Stav krivky animácie, ako previesť jednosmerný prúd na výstupe reaktora na trojfázový striedavý prúd cez IGBT. Monitorovacia svorka zobrazuje prevádzkový stav trojfázového hnacieho motora. Voľnobežné otáčky a zrýchlenie a spomalenie je možné realizovať konfiguráciou plynového pedálu.

4. Analógový hnací motor namontovaný na paneli sa používa na vyjadrenie výstupu vodíka zo zásobníka vodíka do zásobníka palivových článkov. Po posilňovači sa vysokonapäťový DIRECT prúdový výstup premení na ovládač motora a striedavý výstup sa prevedie na pohon motora, aby fungoval, čo môže plne zobraziť štruktúru, zloženie a princíp fungovania systému palivových článkov;

5. Dokáže dynamicky simulovať päť pracovných podmienok vrátane zásobovania zásobníkom plynu palivovými článkami, generovania energie zásobníka, zosilnenia napájania, nabíjania kondenzátora a normálneho chodu a pomáha s LED vodnou lampou, aby viac vizuálne odrážal stav toku energie;

6. Zariadenie na výber prevodového stupňa môže simulovať prevádzkový stav výkonového motora v režimoch R, N a D. Je nainštalovaný brzdový spínač, ktorý simuluje stav obnovy brzdnej energie pri stlačení brzdového pedála.

7, panel s hrúbkou 4 mm alebo vyššou odolnosťou proti korózii, odolnosťou proti nárazu, odolnosťou proti kontaminácii, protipožiarnou ochranou, odolný proti vlhkosti, starší hliníková modelová doska, potlač panelov nikdy nevybledne celú štruktúru rozloženia auta s palivovými článkami a diagram princípu práce, môžu študenti priamo ovládať schému štruktúry energetického systému automobilu s palivovými článkami, pochopiť a analyzovať princíp fungovania energetického systému automobilu s palivovými článkami;

8, štruktúra platformy je národný štandardný rám z hliníkovej zliatiny, používa 40 mm × 40 mm a 40 mm × 80 mm dva druhy integrovaných profilov z hliníkovej zliatiny, odolnosť voči oleju, odolnosť proti korózii a ľahko sa čistí, vstavaná 4 mm hliníková doska a tesnenie, povrchová dlažba z vysoko kvalitnej jednorazovo tvarovateľnej kompozitnej dosky odolnej voči vlhkosti a trvácnosti. Univerzálne koliesko s uzamykacou funkciou v spodnej časti, ľahko sa presúva a fixuje.

Zloženie produktu

Simulátor motora pohonu, ovládač motora, zosilňovač palivových článkov, zásobník palivových článkov, nádrž na vodík, spínač ovládania prevodovky, super kondenzátor, plynový pedál, brzdový spínač, zariadenie na výrobu vodíka, mobilný podvozok atď.

(4) Špecifikácie produktu

Veľkosť produktu: 1230*600*1780mm (dĺžka × šírka × výška)

Vstupné napájanie: AC220V 50Hz

Prevádzková teplota: -35 stupňov ~ 40 stupňov

Hmotnosť stroja: 70 kg
