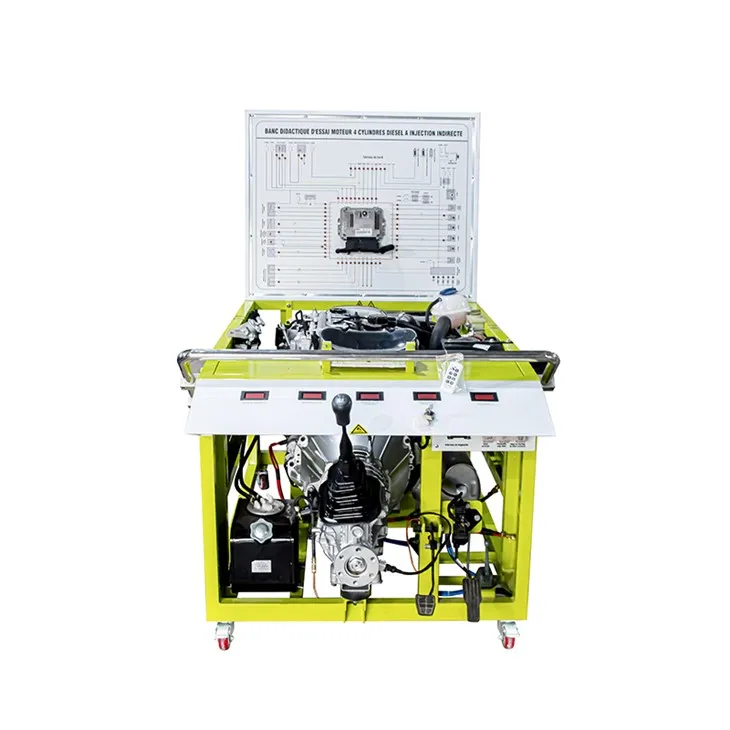

Výcviková platforma motorov Lufeng

【Predstavenie výrobku】
1. Tréningová platforma manuálnej prevodovky (štyri valce) vznetového motora Common Rail je založená na elektronicky riadenom vysokotlakovom dieselovom motore Common Rail, ktorý dokáže vykonávať praktické operácie pri štartovaní, zrýchľovaní, spomaľovaní a iných pracovných podmienkach motora a skutočne elektronicky demonštruje riadený vysokotlakový vznetový motor common-rail Štruktúra motora a pracovný proces.
2. Školiaca platforma s manuálnou prevodovkou s dieselovým motorom common rail (štyri valce) je vhodná pre potreby školy pre výučbu elektronicky riadeného vysokotlakového dieselového motora common rail a školenia údržby. V kombinácii s modernými konceptmi výučby sú fyzické komponenty pôvodného systému vozidla usporiadané na plošine na polici; modulová riadiaca jednotka nakreslí farebnú schému zapojenia a schematickú schému a nastaví druh zariadenia na výučbu automobilových predmetov s panelom na zobrazenie prevádzky a riadiacou skriňou. Tréningová platforma manuálnej prevodovky s dieselovým motorom Common Rail môže demonštrovať pracovný proces každého ovládača systému. Ukážte štruktúru komponentov, polohu inštalácie, zapojenie okruhov atď. Môže systematicky spĺňať učebné potreby týkajúce sa konštrukčného zloženia a princípu fungovania systému a je vhodné na školenie a hodnotenie v školách na všetkých úrovniach.
3. Posilniť kogníciu, učenie, praktický výcvik a iné schopnosti žiakov, ktoré stelesňujú vyučovaciu metódu integrujúcu teóriu a prax a sú vhodnejšie pre účel a aplikáciu moderného vyučovania.
4. Tréningová platforma sa ľahko ovláda, má kompaktnú štruktúru a má intuitívny ovládací obraz, vďaka čomu je prepojenie medzi rôznymi komponentmi prehľadnejšie a praktickejšie.
5. Funkcia a praktické školenie tejto školiacej platformy; v kombinácii s technickými indikátormi skutočného vozidla je panel hlavnej plošiny vybavený vonkajším testovacím detekčným otvorom a je pripevnený maľovanou schémou zapojenia, meracím otvorom a schémou prepojenia systémových obvodov, ktoré môžu pohodlne poskytovať záznamy rôznych bežných akčných členov. prácu a prevádzku údajov, pochopenie a zvládnutie školiacich kurzov, ako je riešenie problémov. Vylepšite schémy zapojenia študentov učenia a kognitívneho systému.

【Vlastnosti】
1) Školiaca platforma manuálnej prevodovky s dieselovým motorom Common Rail je skutočný a funkčný elektronicky riadený vysokotlakový dieselový motor Common Rail a manuálna prevodovka (podmienky zrýchlenia/spomalenia/voľnobehu sú normálne), ktorá plne demonštruje zloženie, štruktúru a prácu elektronicky riadený proces vysokotlakového vznetového motora Common Rail.
2) Panel tréningovej plošiny je vyrobený z vysokokvalitných hliníkovo-plastových panelov s hrúbkou 4 mm, ktoré sú odolné voči korózii, nárazu, znečisteniu, ohňu a vlhkosti. V porovnaní so schémou zapojenia a elektronicky riadeným vysokotlakovým dieselovým motorom Common Rail pochopíte a analyzujete princíp fungovania riadiaceho systému.
3) Na paneli tréningovej platformy sú nainštalované detekčné terminály, ktoré dokážu priamo detegovať elektrické signály kolíkov snímačov, akčných členov a riadiacich jednotiek motora na paneli, ako sú odpor, napätie, prúd, frekvenčné signály atď. .
4) Na paneli tréningovej platformy sú nainštalované automobilové prístroje, ktoré môžu v reálnom čase zobrazovať zmeny parametrov, ako sú otáčky motora, teplota vody, kontrolka tlaku oleja, kontrolka nabíjania a kontrolka poruchy elektronického riadiaceho systému.
5) Výcviková platforma je vybavená diagnostickým sedadlom, ktoré možno pripojiť k špeciálnemu alebo univerzálnemu automobilovému dekodéru a môže vykonávať funkcie vlastnej diagnostiky, ako je čítanie chybových kódov, vymazávanie chybových kódov a čítanie dátových tokov pre motor. elektronický riadiaci systém.
6) Tréningová plošina je vybavená zariadením na ovládanie plynu, ktoré môže uľahčiť zrýchlenie a spomalenie motora.
7) Tréningová plošina je vybavená inštalačnými a ochrannými zariadeniami, ako je hlavný vypínač, ochranný kryt vodnej nádrže, ochranný kryt zotrvačníka a núdzový vypínač motora.
8) Na základni priamo pred panelom na testovanie zariadenia je 20 cm oceľová doska, ktorá je vhodná na umiestnenie materiálov a testovacích nástrojov.
9) Základňa tréningovej plošiny je zvarená oceľovou konštrukciou, povrch je ošetrený striekaním a predná/obojstranná strana sú zvarené okrúhlymi chráničmi rúk, so samosvorným kolieskovým zariadením, ktoré je flexibilné, bezpečné, spoľahlivé a trvanlivé.
10) Nakonfigurujte systémy vkladania chýb, vyhodnocovania a získavania údajov.

[Základná konfigurácia školiacej platformy]
1 sada detekčného ovládacieho panela (s rôznymi detekčnými svorkami a farebnými schémami obvodov) (950*900*4mm hliníkovo-plastová doska)
1 sada združeného prístroja
1 riadiaci počítač motora (ECU) (nový)
1 diagnostické sedadlo (OBDⅡ)
1 spínač zapaľovania
1 sada elektronicky riadenej zostavy vysokotlakového vznetového motora Common Rail
1 palivová nádrž (10 l)
1 sada ovládacieho zariadenia plynu
1 sada sacieho a výfukového potrubia
1 sada nádržky na vodu (vrátane ochranného krytu)
2 ventilátory pre chladenie elektroniky (12V, 80W)
1 sada vzduchového filtra a sacieho potrubia (pôvodné auto)
1 batéria (12V 80Ah)
1 sada relé (vrátane: hlavného relé, štartovacieho relé, relé chladiaceho ventilátora, relé predhrievania atď.)
1 poistková skrinka
1 hlavný vypínač (50A)
1 mobilný stojan (so samosvorným kolieskom) 1500×1000×1700 mm (dĺžka × šírka × výška)
1 sada zariadení na simuláciu porúch a riešenie problémov a zber údajov
1 sada palivového filtra pevných častíc
1 sada prevodovky
