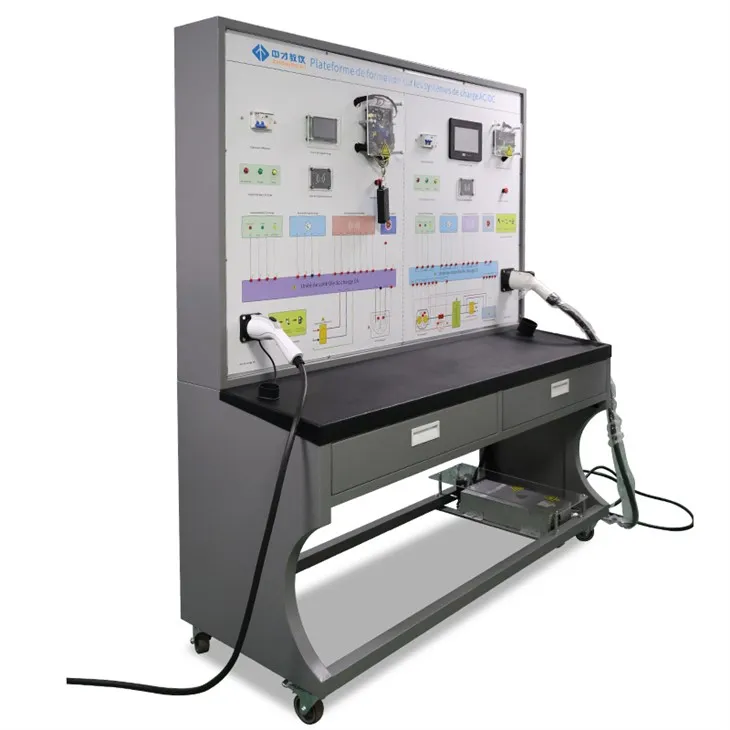

Výcviková doska nabíjania AC/DC

Predstavenie produktu

TheŠkoliaca doska na nabíjanie AC / DCje vyvinutý na základe anový národný štandardný systém nabíjania elektrických vozidiel na striedavý a jednosmerný prúd. Pozostáva z amobilný tréningový ráma afunkčný učebný panel, čo presne reprodukuje štruktúru, pracovné princípy a prevádzkový proces nabíjacích systémov elektrických vozidiel.

Toto školiace zariadenie je navrhnuté tak, aby vyhovovalo potrebám výučby a praktického výcvikusystémy riadenia nabíjania elektrických vozidielvrátane rozpoznávania štruktúry systému, analýzy pracovného princípu, školenia prevádzky a diagnostiky porúch. Je široko vhodný preodborné vysoké školy, technické školy a automobilové vzdelávacie inštitúcie.

Zloženie systému

1. Systém nabíjania striedavým prúdom

Systém riadenia nabíjania striedavým prúdom pozostáva z:

Ochranný spínač proti úniku

AC regulátor nabíjania

Indikátor stavu nabíjania

Displej

Modul čítačky kariet

Nabíjacia karta

Núdzový vypínač

Nabíjacia pištoľ na striedavý prúd a držiak nabíjacej pištole

2. Jednosmerný nabíjací systém

Systém riadenia nabíjania jednosmerným prúdom pozostáva z:

Ochranný spínač proti úniku

DC regulátor nabíjania

Indikátor stavu nabíjania

Displej

Modul čítačky kariet

Nabíjacia karta

Núdzový vypínač

Jednosmerná nabíjacia pištoľ a držiak nabíjacej pištole

Funkcie a vlastnosti produktu

Ukážka skutočných pracovných podmienok
Tréningová doska plne demonštruje skutočné pracovné vlastnostiSystémy nabíjania elektrických vozidiel AC a DC. Nabíjanie sa spustí potiahnutím karty a na obrazovke sa zobrazia-údaje o nabíjaní v reálnom čase, čo študentom umožňuje jasne pochopiť proces nabíjania, princípy systému, prevádzku zariadenia a základnú údržbu.

Komplexná bezpečnostná ochrana
Systém je vybavenýnúdzový vypínač, ktorý umožňuje rýchle odpojenie napájania v núdzových situáciách na zaistenie bezpečnej prevádzky počas výučby a školenia.

Vyučovací panel vysokej{0}}trvanlivosti
Panel je vyrobený zvysokokvalitný-hliník{1}}plastový materiál, vyznačujúce sa odolnosťou proti nárazu, odolnosťou voči znečisteniu, požiarnou odolnosťou a odolnosťou proti vlhkosti. Študenti môžu intuitívne porovnávaťschém zapojenia so skutočnými komponentmianalyzovať štruktúru systému a princípy fungovania.

Integrované testovacie terminály
Na paneli je nainštalovaných viacero testovacích terminálov, ktoré umožňujú priame meranie signálov systému nabíjania AC/DC vrátane:

Odpor

Napätie

Aktuálne

Frekvencia
Tento dizajn podporuje praktické{0}}elektrické testovanie a diagnostické školenia.

Ergonomický a robustný dizajn konštrukcie

Panel vytvorený z1,5 mm za studena valcovaná-oceľ, zabezpečujúci elegantný a profesionálny vzhľad

Základný rám vyrobený zo zváranej oceľovej konštrukcie s povrchovou úpravou

Vybavené ssamosvorné kolieska-pre ľahký pohyb a bezpečné umiestnenie

Integrovanýpribližne 40 cm ABS protišmyková-antistatická{2}}plocha, vhodné na umiestnenie dokumentov a prístrojov na testovanie svetla

Vstavané{0}}zásuvky na uloženie nástrojov
K dispozícii sú dve samonasávacie zásuvky, z ktorých jedna sa používa na uloženie bežne používaných nástrojov, čím sa zlepšuje efektívnosť a organizácia školení.

Technické parametre

Rozmery rámu: cca.1600 × 600 × 1700 mm

Typ nabíjacej hromady:Nabíjacia hromada striedavého prúdu / hromada nabíjania jednosmerným prúdom

Menovitý výkon:7 kW

Výstupný prúd: menší alebo rovný32 A

Vstupné napätie:220 Vac ±20 %

Komunikačné rozhrania:RS485, Ethernet, bezdrôtové GPRS, CAN

Úroveň ochrany:IP54

Naša jedinečná výhoda 1: Vrátane profesionálnych testovacích nástrojov

Táto tréningová doska je dodávaná s aprofesionálny integrovaný nástrojový systém, čo jenie je štandardom pre mnohé konkurenčné produkty, ktorá poskytuje úplnú podporu pre praktické-vyučovanie.

1. Integrovaný systém náradia

Jeden-kusABS vákuovo tvarovaný-dizajn

Prispôsobené sloty založené na tvare nástrojov a nástrojov

Centralizované úložisko, aby sa zabránilo strate alebo poškodeniu

Výrazne zlepšuje efektivitu a štandardizáciu tréningu

2. Testovacie nástroje

Inteligentný digitálny multimeter sčip proti-popáleniuapozlátené-testovacie káble, presnosť ±0,5%

Testovacia lampa vyrobená zvysokonapäťový izolačný materiál, zabezpečenie bezpečnosti a spoľahlivosti

3. Zoznam nástrojov

Plochý skrutkovač × 1

Krížový skrutkovač × 1

Skúšobná lampa × 1

Digitálny multimeter × 1

Spotrebný materiál × 1 sada

Naša jedinečná výhoda 2: Vrátane kompletných učebných zdrojov

Okrem hardvéru je tento produkt dodávaný sexkluzívne učebné zdroje, dosiahnutie integrovaného riešeniavybavenie + náradie + učebné osnovy.

1. Inštruktážne videá

Formát mikro{0}}kurzu pokrývajúci demontáž, prevádzku a diagnostiku porúch

Rozlíšenie videa Väčšie alebo rovné1080P, snímková frekvencia Väčšia alebo rovná30 snímok za sekundu

Podporuje prehrávanie z viacerých{0}}terminálov v triede a po{1}}učení v triede

2. Výučba funkcií výukového softvéru

Výukový softvér jepresne prispôsobené tejto tréningovej doske

Zahŕňa skutočné fotografie vybavenia, štrukturálne schémy a snímky obrazovky operačného rozhrania

Jasne označuje kľúčové komponenty, tlačidlá a svorky vodičov

Kroky školenia prísne dodržiavajú skutočné prevádzkové postupy zariadenia

3. Obsah kurzu Zahŕňa

Prehľad a systémové rozpoznávanie tréningovej dosky

Princípy základných komponentov, ako sú ovládače, snímače a akčné členy

Školenie základnej obsluhy a testovania pomocou multimetrov a testovacích lámp

Tréningové moduly špeciálnych funkcií a diagnostika bežných porúch

Praktické cvičenia a moduly hodnotenia zručností
