Komplexný automobilový elektrický systém

I. Prehľad produktu

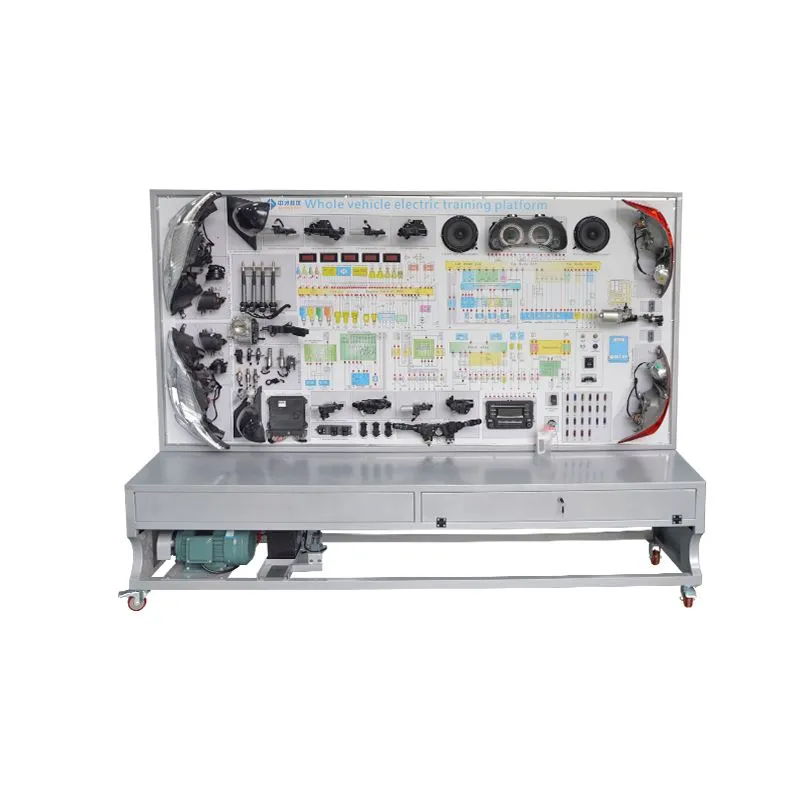

TheKomplexný automobilový elektrický systémškoliaca platforma je založená na skutočných automobilových elektrických komponentoch, ukazuje štruktúru a pracovné procesy rôznych automobilových elektrických systémov, vrátane systému ochrany proti krádeži motora, prístrojového systému, systému osvetlenia, systému stieračov, systému klaksónu, systému zapaľovania, systému elektrického otvárania okien, elektrického systému zámky dverí, audio systém, štartovací systém a systém nabíjania. Pre školy je vhodné vyučovať teóriu a výcvik údržbyKomplexný automobilový elektrický systém.

II. Vlastnosti produktu

Skutočné a funkčné automobilové elektrické systémy, ktoré plne demonštrujú zloženie a štruktúruKomplexný automobilový elektrický systém.

Pripojte napájací zdroj a ovládajte rôzne elektrické spínače a tlačidlá na učebnom paneli, aby ste demonštrovali pracovné procesy elektronického riadiaceho systému automobilového motora, prístrojového systému, systému osvetlenia, systému stieračov, systému klaksónu, systému zapaľovania, systému elektrických okien, elektrických zámkov dverí , audio systém, štartovací systém a systém nabíjania.

Panel zariadenia je vyrobený z vysokokvalitného hliníkového kompozitného materiálu, ktorý je odolný voči nárazom, znečisteniu, ohňu a vlhkosti. Povrch je podrobený špeciálnej úprave striekaním; panel je vytlačený farebnou schémou zapojenia, ktorá nevybledne. Študenti môžu intuitívne porovnávať schému zapojenia so skutočnými komponentmi, aby pochopili a analyzovali princípy fungovania každého automobilového elektrického systému.

Učebný panel je vybavený detekčnými terminálmi, ktoré umožňujú priame meranie elektrických signálov z obvodových komponentov automobilových elektrických systémov, ako sú odporové, napäťové, prúdové a frekvenčné signály.

Panel obsahuje diagnostickú zásuvku, ktorú je možné pripojiť k vyhradeným alebo univerzálnym automobilovým dekodérom na kódovanie ECU, čítanie a mazanie chybových kódov, čítanie dátových tokov, testovanie komponentov, nastavenie parametrov, analýzu priebehu a párovanie kľúčov.

Panel sa vyznačuje 1,5 mm oceľovou konštrukciou valcovanou za studena pre estetický vzhľad; základňa je vyrobená zo zváranej ocele s procesom nanášania striekaním a samosvornými kolieskami pre mobilitu.

III. Technické špecifikácie

Rozmery (približne): 2400×700×1900mm (D׊×V);

Napájanie: Trojfázový štvorvodičový (alebo trojfázový päťvodičový) 380V ±10%, 50Hz;

Prevádzkové napätie: DC 12V;

Prevádzková teplota: -40 stupeň až +50 stupeň ;

Trojfázový asynchrónny motor;

Napätie: AC 220V/380V;

Výkon: 2,2KW;

Otáčky: 1420 ot./min.;

Oceľová rúrka: 40×40×3 mm;

Skrinka: 1,5 mm oceľová lisovaná konštrukcia valcovaná za studena, s dvierkami na údržbu vzadu;

Pojazdné kolieska: 100 × 60 mm.

IV. Základná konfigurácia (na jednotku)

iV. Opatrenia pri manipulácii so zariadením

Počas prepravy sa vyhnite samotnému pohybu zariadenia. Väčšina našich výrobkov je vybavená mobilnými kolieskami a zariadenia sú vo všeobecnosti veľké a ťažké.

Automobilové tréningové pomôcky majú často nepravidelné tvary. Pred premiestnením produktu skontrolujte, či nevyčnievajú predmety, ako sú klince alebo ostré hrany, aby ste predišli zraneniu. Ak to podmienky dovoľujú, zvážte nosenie ochranných rukavíc a obuvi.

Nepremiestňujte zariadenie rýchlo po akomkoľvek teréne, pretože to môže viesť k strate kontroly a vážnym bezpečnostným nehodám, ako aj k značnému poškodeniu zariadenia.

Buďte obzvlášť opatrní pri presúvaní zariadenia cez pracovné stoly, rampy, schody a iné klzké plochy. Pri preprave zariadenia cez dvere sa uistite, že šírka dverí je dostatočná, aby ste predišli poraneniu prstov.

Pri výbere miesta umiestnenia zvoľte plochý, vetraný priestor s prístreškom a protipožiarnym prístupom. Po potvrdení polohy zastavenia aktivujte brzdy na pohyblivých kolieskach alebo ich zablokujte pevným predmetom, aby ste zabránili pohybu. Väčšina našich produktov musí byť umiestnená vodorovne, aby fungovali bezpečne a správne.

Tip:Vždy, keď je to možné, používajte mechanickú manipuláciu.

V. Opatrenia pri inštalácii a ladení

Neprofesionálom je zakázané inštalovať alebo ladiť zariadenie. Odborníci musia pred inštaláciou dôkladne porozumieť funkciám a zákazom zariadenia a v prípade potreby môžu kontaktovať výrobcu so žiadosťou o technickú pomoc.

Uistite sa, že je zariadenie pevne nainštalované, aby ste zabránili pádu komponentov a zraneniu.

Ak výrobok používa napájanie 220 V/380 V, napájací kábel musí nainštalovať kvalifikovaný elektrikár. Počas prevádzky udržujte bezpečnú vzdialenosť od tohto zdroja energie, aby ste predišli úrazu elektrickým prúdom.

Neoprávnené úpravy tohto zariadenia sú zakázané.

VI.Opatrenia pri používaní

Zariadenie by sa malo používať v dobre vetranom, suchom prostredí. V praktickej učebni sa oboznámte s umiestnením a používaním hasiacich prístrojov.

Inštruktori sa musia pred použitím zariadenia zúčastniť školenia popredajného servisu, aby si osvojili základné spôsoby a princípy obsluhy a musia viesť študentov vo vzdelávacích aktivitách. Žiakom nie je dovolené obsluhovať zariadenie sami.

Pred použitím zariadenia skontrolujte napájacie pripojenia a odstráňte všetky nečistoty z vyučovacích modulov, ako sú napríklad nástroje na demontáž a meracie zariadenia.

Skontrolujte opotrebovanie každého modulu. Ak sú niektoré komponenty poškodené, vykonajte údržbu alebo ich vymeňte. Údržba sa nesmie vykonávať, keď je zariadenie zapnuté.

Dodržujte predpisy výcvikového priestoru a počúvajte pokyny inštruktora. V prípade nehody zachovajte pokoj, odpojte napájanie, ak je to možné, a okamžite informujte inštruktora, aby priestor evakuoval.

Počas normálnej prevádzky si vždy dávajte pozor na vysoké teploty, tlaky a rýchlosti, aby ste predišli zraneniu a poškodeniu zariadenia. Zariadenie má vykurovacie telesá a dotýkať sa ich počas prevádzky je zakázané.

Detekčné terminály alebo paralelné konektory na paneli výučby sú priamo pripojené k riadiacim systémom, snímačom a akčným členom len na testovanie. Vykonajte testy v súlade s pokynmi inštruktora. Použitie jednoduchých testovacích lámp (len bežné žiarovky), drôtov alebo vodivých kovov na pripojenie svoriek je prísne zakázané, pretože to môže spôsobiť skraty, chybné signály a potenciálne viesť k poškodeniu zariadenia a bezpečnostným nehodám.

Po tréningu vypnite hlavné napájanie a zabezpečte ochranu zariadenia pred vodou a prachom.

Pravidelne vykonávajte údržbu zariadenia vrátane výmeny nemrznúcej zmesi, prevodového oleja, brzdovej kvapaliny atď.

V blízkosti zariadenia je zakázané fajčiť a vykonávať iné nebezpečné činnosti, ako je otvorený oheň.

VI. Filozofia popredajného servisu:

Deň uvedenia produktu do používania je naším skutočným testom. Nikdy nemôžeme ospravedlniť svoje nedostatky; riešenie problémov je naša jediná možnosť. Poskytovať vám úprimnú službu je náš večný záväzok.

VII. Proces popredajných služieb:

Vy, zákazník, nám pošlete e-mail s popisom vašich potrieb po predaji.

Po prijatí vášho e-mailu okamžite odpovieme a budeme pracovať na čo najrýchlejšom vyriešení problému.

Vykonávame pravidelné následné kontroly a sledovacie služby, pričom vždy sledujeme vaše používanie a poskytujeme včasnú pomoc.

Poznámka:Uvítame vaše hovory kedykoľvek!
