Kompletný elektrický systém vozidla

Predstavenie produktu

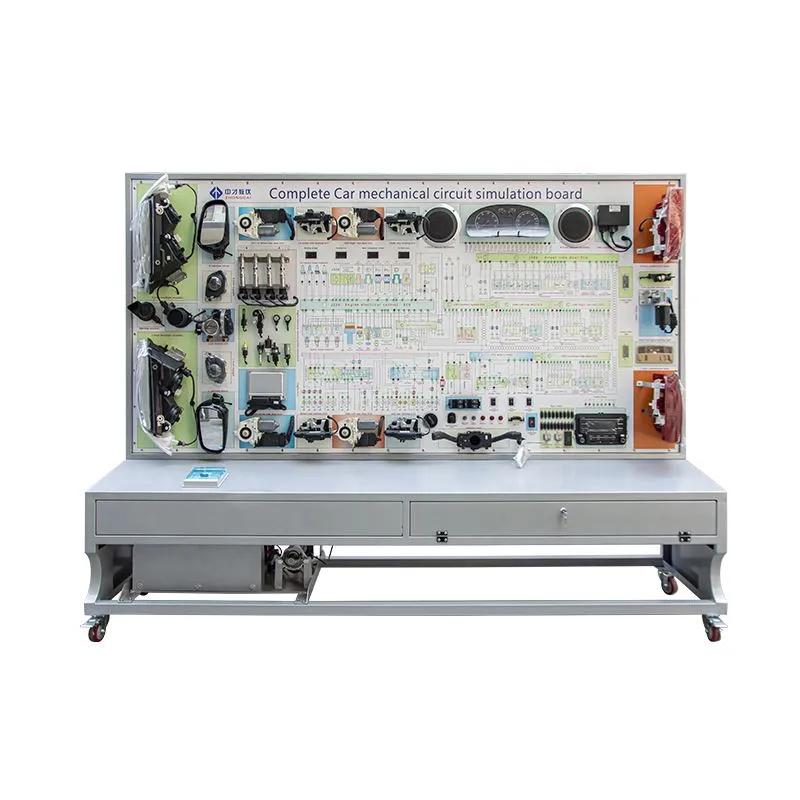

Toto zariadenie je založené na elektronickom a elektrickom systéme automobilu Volkswagen Passat, ktorý efektívne zobrazuje zloženie a pracovné procesy rôznych systémov vrátane prístrojového systému, systému osvetlenia, systému osvetlenia, systému stieračov, systému štartovania, systému nabíjania a systému zapaľovania. Je vhodný pre potreby výučby stredných a vyšších odborných učilíšť, všeobecnovzdelávacích inštitúcií a výcvikových organizácií pre teoretickú aj praktickú prípravu vkompletné elektrické systémy vozidla.

Funkčné vlastnosti

Realistické operačné systémy:

Toto zariadenie obsahuje plne funkčný automobilový elektronický a elektrický systém, ktorý demonštruje štruktúrukompletný elektrický systém vozidlavrátane prístrojového systému, systému osvetlenia, systému osvetlenia, systému stieračov, systému štartovania, systému nabíjania a systému zapaľovania.

Interaktívne ukážky:

Používatelia môžu manipulovať s rôznymi elektrickými spínačmi a tlačidlami, aby realisticky demonštrovali pracovné procesy prístrojového systému, systému osvetlenia, systému osvetlenia, systému stieračov, systému štartovania, systému nabíjania a systému zapaľovania, čo študentom pomôže pochopiť funkcie systémukompletný elektrický systém vozidla.

Meracie porty a tréning zručností:

Každý elektrický komponent na tréningovom paneli je vybavený meracími portami. Odkazovaním na príslušné schémy zapojenia alebo dokumentáciu o opravách a pomocou nástrojov, ako sú osciloskopy a multimetre, môžu študenti rozvíjať svoje zručnosti v čítaní schém a meraní rôznych signálov súvisiacich skompletný elektrický systém vozidla.

Priame testovacie terminály:

Tréningový panel je inštalovaný s testovacími terminálmi, ktoré umožňujú priame meranie elektrických signálov z rôznych obvodových komponentov elektrického systému vozidla, vrátane signálov odporu, napätia, prúdu a frekvencie.

Odolná konštrukcia:

Tréningová plošina je vyrobená z vysoko kvalitnej ocele s vysokou pevnosťou, odolnosťou proti korózii a dlhou životnosťou. Prechádza procesom striekania pre atraktívny a špičkový vzhľad. Plošina je vybavená samosvornými kolieskami, ktoré zaisťujú ľahkú mobilitu, bezpečnosť, spoľahlivosť a odolnosť.

Prostredníctvom tohto zariadenia môžu študenti komplexne zvládnuťkompletný elektrický systém vozidlaVolkswagen Passat, čím položili pevný základ pre rozvoj ich profesionálnych zručností.

Predprevádzkové kontroly

Pred prevádzkou elektrickej experimentálnej stolice vozidla skontrolujte, či je napätie batérie normálne.

Skontrolujte, či sú pripojenia počítača bezpečné.

Skontrolujte napájací kábel, či nie je odpojený alebo poškodená izolácia.

Skontrolujte, či sú káble batérie správne pripojené.

Uistite sa, že spínač simulácie poruchy je v správnej polohe.

Otočte spínač zapaľovania do polohy ON a skontrolujte, či na prístrojovej doske a kabeláži nie sú nejaké abnormality. Ak je všetko v poriadku, zapnite každý spínač svetiel a skontrolujte, či všetky svetlá fungujú správne. Stlačte tlačidlo klaksónu, aby ste sa uistili, že elektrický klaksón funguje. Stlačením príslušných spínačov skontrolujte, či všetky motory fungujú normálne. Pokračujte v testovaní alebo meraniach len vtedy, ak všetko funguje správne.

Prevádzkové postupy produktu

Operácie zisťovania porúch:

Pomocou multimetra skontrolujte nasledujúce komponenty:

Skontrolujte napätie batérie:

Overte, či je napätie batérie normálne a či dokáže poskytnúť 12 V do stáleho elektrického vedenia.

Skontrolujte spínače svetiel:

Zapnite spínač svetiel do prvej polohy a skontrolujte, či správne svietia predné a zadné parkovacie svetlá, ako aj osvetlenie prístrojovej dosky a ŠPZ. Prepnite do polohy hmlových svetiel a skontrolujte, či predné a zadné hmlové svetlá správne svietia.

Skontrolujte spínač stmievača svetlometov:

Pomocou spínača stmievania svetlometov skontrolujte, či diaľkové, stretávacie a stretávacie svetlá fungujú správne.

Skontrolujte spínač smerových svetiel, spínač výstražných svetiel, spínač spätného svetla, spínač brzdových svetiel a tlačidlo klaksónu:

Aktivujte spínač smerových svetiel a skontrolujte, či ľavé a pravé smerové svetlá blikajú správne.

Stlačením tlačidla výstražných svetiel overíte, či predné a zadné výstražné svetlá správne blikajú.

Stlačte spínač spiatočiek, aby ste sa uistili, že spiatočky svietia správne.

Stlačte spínač brzdových svetiel a skontrolujte, či brzdové svetlá a vysoko namontované brzdové svetlo správne svietia.

Skontrolujte spínače elektrického ovládania okien, spínače nastavenia zrkadla a spínač stieračov:

Stlačením jednotlivých spínačov elektrického ovládania okien skontrolujte, či príslušné motory elektrického ovládania okien fungujú normálne.

Otáčaním spínača nastavenia zrkadiel skontrolujte, či sa príslušné zrkadlá pohybujú podľa očakávania.

Nastavte spínač stieračov do vhodnej polohy a skontrolujte, či motorček stieračov funguje správne.

Bežné chyby a riešenia

Údržba a starostlivosť

Aby ste sa uistili, že systém je bezpečný a spoľahlivý, po dokončení testovania odpojte napájanie a odstráňte záporný pól batérie.

Neumiestňujte experimentálnu lavicu do nadmerne vlhkých podmienok alebo na priame slnečné svetlo.

Aby ste predišli rušeniu, neumiestňujte do blízkosti zariadenia magnetické materiály.

Počas prevádzky experimentálnej lavice náhodne nezapájajte ani neodpájajte konektory obvodu, aby ste predišli náhodnému poškodeniu.

Bezpečnostné opatrenia pri používaní

Nepripájajte ani neodpájajte konektory ECU, kým nie je odstránený záporný pól batérie.

Nepripájajte ani neodpájajte žiadne konektory, keď je spínač zapaľovania v polohe "ON".

Pri používaní diagnostických nástrojov sa uistite, že sú dodržané správne metódy používania.

Nemerajte odpor snímačov alebo akčných členov cez testovacie porty, keď je spínač zapaľovania v polohe "ON". Ak je to potrebné, merania sa musia vykonať pod vedením inštruktora so spínačom zapaľovania v polohe „OFF“. Venujte pozornosť správnym metódam merania.

Batériu pravidelne dobíjajte podľa potreby.
