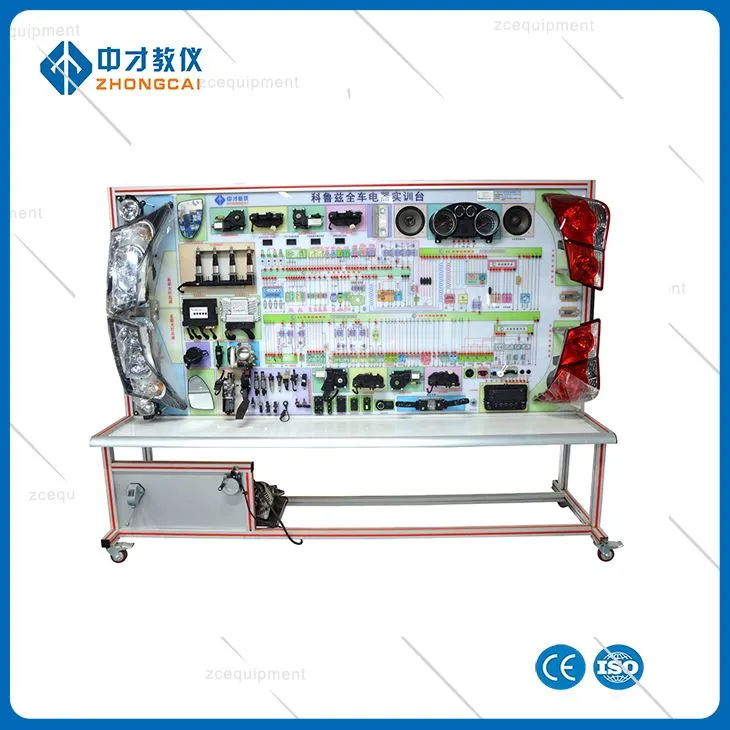

Celosvetová vzdelávacia rada pre automobilový priemysel

Popis komponentov automobilovej celoelektrickej vzdelávacej dosky

(1) Detekčná svorka: umiestnená v schéme zapojenia panela a obvodové pripojenie vonkajších komponentov, pohodlná prístrojová detekcia pracovných podmienok elektrického systému vozidla;

(2) Centrálna obvodová doska: hlavne centralizovaná obvodová doska na distribúciu energie celej automobilovej elektrovzdelávacej dosky;

(3) Zadné svetlo: Zadné svetlo obsahuje brzdové svetlo, smerové svetlo, brzdové svetlo, spätné svetlo, hmlové svetlo

(ľavé hmlové svetlo, pravé hmlové svetlo nie);

(4) Vnútorné svetlo: existujú dve kabíny, jedna je ovládanie spínača, druhá je ovládanie spínača;

(5) Svetlo poznávacej značky: Svetlo poznávacej značky svieti, keď je zapnuté malé svetlo;

(6) svetlomety: majú hlavne blízke svetlo, diaľkové svetlo a malé predné svetlo; ovládané spínačom svetlometov;

(7) Hmlové svetlo: ovládané spínačom hmlových svetiel, hmlové svetlo je možné zapnúť iba vtedy, keď je spínač svetiel zapnutý;

(8) smerové svetlo: funguje, keď je otvorený spínač výstražných svetiel alebo spínač smerových svetiel;

(9) Indikátor šírky na ľavej a pravej strane: keď je malé svetlo zapnuté, používa sa na indikátor šírky;

(10) spínač svetlometov: pomocou dvoch stôp, ja ovládam malé svetlá (vrátane ľavých a pravých parkovacích svetiel, zadných koncových svetiel a osvetlenia ŠPZ), II ovládam súčasne malé svetlá a svetlomety (momentálne cez kombinovaný spínač pre zmenu chodu svetiel) na ovládanie malých svetiel, blízko svetiel, diaľkových svetiel;Súčasne ovládam aj napájanie spínača hmlových svetiel;Súčasne sú tu dva prevodové stupne, ovládam prácu predných hmlových svetiel, II ovládam predné a zadné hmlové svetlá fungujú súčasne;Napájanie spínača hmlových svetiel je napájané spínačom svetlometov. Inými slovami, hmlové svetlo môže ovládať činnosť hmlového svetla iba vtedy, keď je spínač svetlometov zapnutý (stupeň I alebo II).

(11) kombinovaný spínač: Automobilová celá elektrická vzdelávacia doska sú tam tri spínače, respektíve spínač svetiel, spínač smerových svetiel, spínač stieračov; Spínač svetiel možno použiť na prepínanie svetiel na blízko a na diaľku a na ovládanie svetiel auta ;Spínač smerových svetiel môže ovládať prácu smerových svetiel na ľavej a pravej strane;Spínač stieračov má päť prevodových stupňov, ktorými sú bodové rýchlostné stupne, zastavovacie koleso, prerušované rýchlostné stupne, pomalé rýchlostné stupne a rýchle rýchlostné stupne.

(12) Spínač výstražných svetiel: používa sa na ovládanie predných a zadných smerových svetiel pracujúcich súčasne;

(13) Brzdový spínač: používa sa na ovládanie brzdových svetiel;

(14) Cúvací spínač: používa sa na ovládanie činnosti cúvacích svetiel;

(15) Spínač brány: používa sa na ovládanie práce vnútorného svietidla;

(16) spínač nastavenia osvetlenia prístroja: nastavenie jasu spínača osvetlenia prístroja;

(17) Teleso škrtiacej klapky: používa sa na nastavenie otáčok voľnobehu a zvýšenie otvorenia prietoku vzduchu v systéme, aby motor mohol dosiahnuť požadovaný pracovný stav; Vnútorný snímač polohy škrtiacej klapky a snímač polohy motora pri voľnobehu;

(18) Solenoidový ventil uhlíkovej nádrže: ovládajte otváranie a zatváranie cesty obnovy uhlíkovej nádrže;

(19) Snímač teploty motora: sníma teplotu motora, vstupnú teplotu motora do ECU motora;

(20) Snímač klepania: dokáže snímať stav klepania motora a vstupný signál deflagrácie do ECU motora;

(21) Snímač polohy kľukového hriadeľa: signál polohy indukčného kľukového hriadeľa, vstupný signál do ECU, hlavný signál riadenia zapaľovania a vstrekovania paliva;

(22) Snímač teploty nasávania: umiestnený na sacom potrubí, používa sa na indukciu teploty nasávania, vstup signálu teploty nasávania do ECU;

(23) ECU: prijíma signál zo snímača, posiela riadiaci signál do akčného člena, aby dokončil príslušnú riadiacu funkciu;

(24) Kombinovaný prístroj: zobrazuje prevádzkový stav systému;

(25) Zvukový reproduktor: je zvuk nosiča riadený hostiteľom zvuku;

(26) Audio hostiteľ: práca na ovládaní audio systému;

(27) Generátor: nabíjanie batérie a ovládanie činnosti indikátora nabíjania;

(28) Štartér: komponent používaný na pohon zotrvačníka pri štartovaní;

(29) Zostava stieračov: existuje päť prevodových stupňov, v tomto poradí bodový pohyb, dorazový prevod, prerušovaný prevod, pomalý prevod a rýchly prevod;

(30) čerpadlo na umývanie: používa sa na prívod vody na umývanie predného skla a na prispôsobenie stieračov;

(31) Výkonová zostava: umiestnená pod plošinou zložená z motora, ktorá sa používa na napájanie nabíjacieho systému;

(32) Zapaľovacia sviečka a zapaľovacia cievka: používajú sa na zapaľovanie;

(33) Zapaľovač cigariet: s vyhrievacím drôtom, používaný na zapaľovanie cigariet;

(34) Dvojtónový reproduktor: hlasový ovládač, ovládanie prepínača ručného reproduktora;

(35) Spínač klaksónu: umiestnený na kombinovanom spínači, ovláda činnosť klaksónu

(36) Spínač ovládania teploty: ovládajte prácu chladiaceho ventilátora, vysokého a nízkeho prevodového stupňa;

(37) Ventilátor na odvod tepla: používa sa na odvod tepla systému motora;

(38) Elektrické spätné zrkadlo: ovládané spínačom elektrického spätného zrkadla, ktoré sa používa na sledovanie zadného stavu nosiča;

(39) Spínač nastavenia spätného zrkadla: spínač na nastavenie polohy šošovky elektrického spätného zrkadla;

(40) Elektronická centrálna riadiaca jednotka komfortného systému: ovládanie práce komfortného systému;

(41) Blokovacia riadiaca jednotka: zariadenie na ovládanie centrálneho ovládacieho zámku;

(42) Motor dverí a okien a riadiaca jednotka: motor dverí a okien má prijímať signály a ovládať zdvíhanie dverí a okien; Riadiaca jednotka má ovládať zariadenie motora zámku;

(43) Spínač motora dverí a okien: ovládanie zdvihu okna;

(44) Automobilová celá elektrická vzdelávacia doskaHlavný spínač ovládania vodiča: spínač môže ovládať otváranie a zatváranie zámku dverí, ovládať zdvíhanie predných a zadných okien a má tiež bezpečnostný režim okna (keď je spínač bezpečnostného režimu zapnutý otvorené, spínač zadného okna a okna spolujazdca nefunguje)
